기능별 유닛을 컴팩트화 |
|
| |
 |
| |
| |
본 기계는 사양·옵션 등에 따라 달라질 수 있습니다.
|
|
|
| |
| 주요항목 |
EP350 |
| 50Hz |
60Hz |
발전
세트 |
발전기 |
정격출력(kW) |
360 |
| 형식 |
브러시리스 삼상교류동기발전기 |
| 주파수(Hz) |
50 |
60 |
| 전압(V) |
6600 |
| 극수 |
4 |
| 역률(％) |
95(지연) |
| 디젤엔진 |
정격출력 |
(kW) |
380 |
| ((PS)) |
517 |
| 형식 |
입형 직렬수냉4싸이클 |
| 실린더수(cyl.) |
6 |
| 내경X공정(mm) |
Φ155×180 |
| 회전속도(min-1) |
1500 |
1800 |
| 사용연료 |
JISK22051종1호상당이상 |
| 연료소비량(L/h) |
86.1 |
89.2 |
| 윤활유 |
YANMAR 하이퍼로얄마린(15W-40) |
| 시동방식 |
셀모터식에 의한 전기식 |
| 연료방식 |
직접분사식 |
| 냉각방식 |
라디에이터에 의한 청수/공기냉각 |
| 과급방식 |
공기냉각기부착배기가스터빈 |
| 가버너방식 |
전자가버너 |
| 패키지 |
발전기반 |
자립식 |
| 엔진흡기필터 |
건식페이퍼필터 |
| 윤활유수(오일팬)(L) |
120 |
| 윤활유보급탱크(L) |
480 |
| 윤활유순환탱크(L) |
400 |
| 배기소음기 |
흡음팽창감음식 |
| 운전음(dB(A)) |
70/at 1m |
| 열회수(자켓) |
온도(℃) |
65→75 |
| 열량(MJ／h) |
342.4 |
370.5 |
| 건조중량(kg) |
14500 |
|
1. 정격출력은, 계통연계하는 경우의 값을 나타냅니다. 발전기효율에 따라 틀린 경우가 있습니다.
2. 연료소비량은 발전기용량으로 효율을 설정하고 정격출력시의 소비(여유도 +3%불함)을 나타냅니다.
(사용연료유는 A중유저위발열량 42,700KJ/KG(10,200KCAL/KG),비중0.85로 합니다.)
3. 건조중량은 참고가격이며 발전기메이커, 기기사양, 부속품에 따라 다릅니다.
4. 사양.수치는 개량.개선을 위해 예고 없이 변경하는 경우가 있습니다. |
| |
 |
|
 |
| |

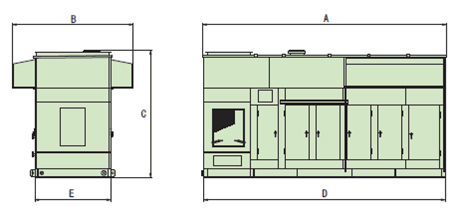

| 기호 |
EP350 |
| A |
7,070 |
| B |
3,500 |
| C |
3,700 |
| D |
7,000 |
| E |
2,200 |
|
(주의)
1. 유닛 치수는 대표적인 참고치수입니다. 발전기 메이커에 따라 다를 수 있습니다. |
| |
|
|
