| 주요항목 |
12NHL-ET |
| (50Hz) |
(60Hz) |
| 발전시스템 |
발전기 |
정격출력(kVA) |
1250 |
1375 |
| 형식 |
브러시리스 삼상교류동기발전기 |
| 주파수(Hz) |
50 |
60 |
| 전압(V) |
6600(3300,440,400) |
| 극수(P) |
4 |
| 역률(%) |
80(지연) |
| 디젤엔진 |
정격출력(kW) |
1147 |
1221 |
| 정격출력(PS) |
1560 |
1660 |
| 형식 |
입형V열수냉4싸이클 |
| 실린더수(cyl) |
12 |
| 내경X공정(mm) |
Φ165x185 |
| 회전속도(min-1) |
1500 |
1800 |
| 회전방향 |
플라이휠에서 보고 왼쪽 |
| 사용연료유 |
JIS1종2호상당이상(A중유 세턴가>45) |
| 사용윤활유 |
JIS new API서비스분류CD급 |
| 시동방식 |
셀모터식 또는 에어모터식(압축공기) |
| 연소방식 |
직접분사식 |
| 윤활방식 |
톱니바퀴펌프에 의한 자동주유식 |
| 냉각방식 |
강제순환청수냉각식 |
| 과급방식 |
공기냉각기부착 배기가스터빈 |
| 건조중량(kg) |
11500 |
|
1 정격출력은, 방수순환냉각방식의 경우의 값을 나타냅니다. 발전기효율에 의해 다를 수가 있습니다.
2. 엔진의 정격출력은 엔진축단출력을 나타냅니다.
3. 건조 중량은 참고치수이며, 발전기 메이커, 기기 사양, 부속품 등에 의해 달라질 수 있습니다.
4. 사양.수치는 개량.개선을 위해 예고 없이 변경하는 경우가 있습니다. |
| |
 |
|
 |
| |

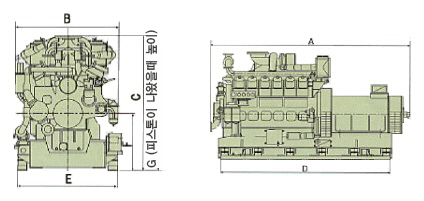

| 기호 |
12NHL-ET |
| A |
4,000 |
| B |
1,550 |
| C |
2,180 |
| D |
3,400 |
| E |
1620 |
| F |
930 |
| G |
2,030 |
|
| (주의) 유닛 치수는 대표적인 참고치수입니다. 발전기 메이커에 따라 달라질 수 있습니다. |
| |
|
|
