  본 기계는 사양.옵션등에 따라 다릅니다.


주요항목 6HAL2 6HAL2-T 6HAL2-HT 6HAL2-DT
(50Hz) (60Hz) (50Hz) (60Hz) (50Hz) (60Hz) (50Hz) (60Hz)
발전시스템 발전기 정격출력(kVA) 140 160 200 250 262.5 312.5 312.5 350
형식 브러시리스 삼상교류동기발전기
주파수(Hz) 50 60 50 60 50 60 50 60
전압(V) 6600(3300,440,400,220,200)
극수(P) 4
역률(%) 80(지연)
디젤엔진 정격출력(kW) 128 145 180 224 234 278 278 320
정격출력(PS) 174 197 245 304 318 378 378 435
형식 입형직렬수냉4싸이클
실린더수(cyl) 6
내경X공정(mm) Φ130x165
회전속도(min-1) 1500 1800 1500 1800 1500 1800 1500 1800
회전방향 플라이휠에서 보고 왼쪽
사용연료유 JIS1종2호상당이상(A중유 세턴가>45)
사용윤활유 JIS new API서비스분류CD급
시동방식 셀모터식 또는 에어모터식(압축공기)
연소방식 직접분사식
윤활방식 톱니바퀴펌프에 의한 자동주유식
냉각방식 강제순환청수냉각식
과급방식 - 배기가스터빈 공기냉각기부착 배기가스터빈
건조중량(kg) 2900 3000 3200 3300
1. 정격출력은, 방수순환냉각방식의 경우의 값을 나타냅니다. 발전기효율에 의해 다를 수가 있습니다.
2. 엔진의 정격출력은 엔진축단출력을 나타냅니다.
3. 건조 중량은 참고치수이며, 발전기 메이커, 기기 사양, 부속품 등에 의해 달라질 수 있습니다.
4. 사양.수치는 개량.개선을 위해 예고 없이 변경하는 경우가 있습니다.

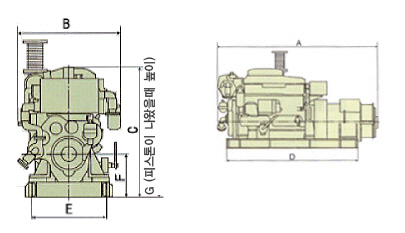

  외형 치수(단위:mm)

기호 6HAL2 6HAL2-T 6HAL2-HT 6HAL2-DT
A 3,000 3,100 3,200 3,350
B 1,050 1,050 1,050 1,050
C 1,400 1,500 1,500 1,500
D 2,100 2,200 2,300 2,450
E 900 900 900 900
F 650 650 650 650
G 1,450 1,450 1,450 1,450
(주의) 유닛 치수는 대표적인 참고치수입니다. 발전기 메이커에 따라 달라질 수 있습니다.
